Описание
Конструкция устройства дистанционного пуска и технология изготовления, рассчитанные на много кратное включение и выключение, обеспечивают безотказную работу устройства в течение практически неограниченного времени.
Устройство дистанционного пуска электроконтактное УДП 513-10 и УДП 513-10 исп.01 состоит из основания, корпуса и защитной крышки. Защитная крышка снабжена защитным элементом, который следует нажатием на центр выдавить для обеспечения доступа к приводному элементу. На основании установлена плата с радиоэлементами и клеммниками для внешних подключений.
УДП 513-10 предназначен для круглосуточной и непрерывной работы с приёмно-контрольными приборами Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20П или любыми другими, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30В. При нажатии кнопки сработки УДП 513-10 скачкообразно уменьшает свое внутреннее сопротивление в прямой полярности до величины 500 Ом.
УДП 513-10 исп.1 предназначен для круглосуточной и непрерывной работы с приёмно-контрольными приборами, обеспечивающими контроль сухих контактов и не выдающими в шлейф напряжение питания. Устройство УДП 513-10 исп.1 содержит в своем составе перекидное реле типа «сухой контакт» и при нажатии кнопки сработки происходит переключение контактов реле, замыкая одну цепь и размыкая другую.
Устройство дистанционного пуска электроконтактное УДП 513-10 и УДП 513-10 исп.01 передает сообщение о событии на приемно-контрольный прибор при нажатии на приводной элемент УДП. После нажатия выпадающий цветной флажок является визуальным подтверждением нажатого состояния приводного элемента УДП.
Снятие формируемого сигнала осуществляется возвратом приводного элемента в исходное положение с помощью входящего в комплект поставки ключа. Для возврата приводного элемента необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания приводного элемента.
Для информации о режимах работы дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 3 – 8 секунд, а в режиме нажатия кнопки — постоянно светится.
Питание УДП 513-10 и передача сигнала «Нажатие кнопки» осуществляется по шлейфу сигнализации. Питание УДП 513-10 исп.01 осуществляется от внешнего источника питания 12/24 вольта, для предотвращения выхода из строя при нажатии кнопки необходима установка токоограничительного резистора Rогр. Передача сигнала «Нажатие кнопки» осуществляется по отдельной линии (ШС), не связанной с линией питания.
Устройство дистанционного пуска УДП 513-10 и УДП 513-10 исп.01 выпускается в соотвествии с ГОСТ Р 53325-2012:

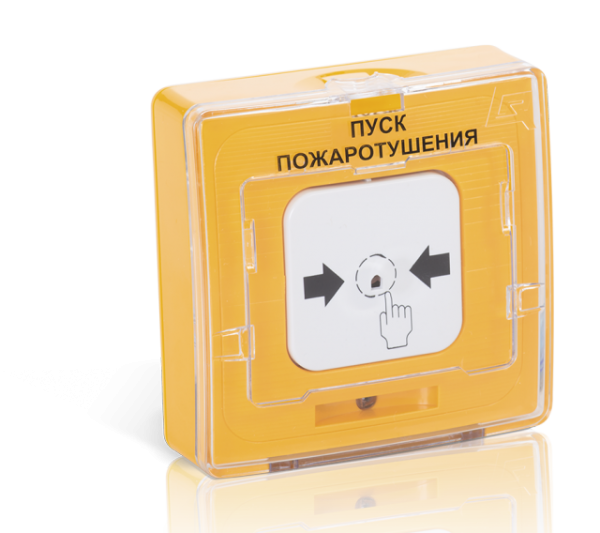

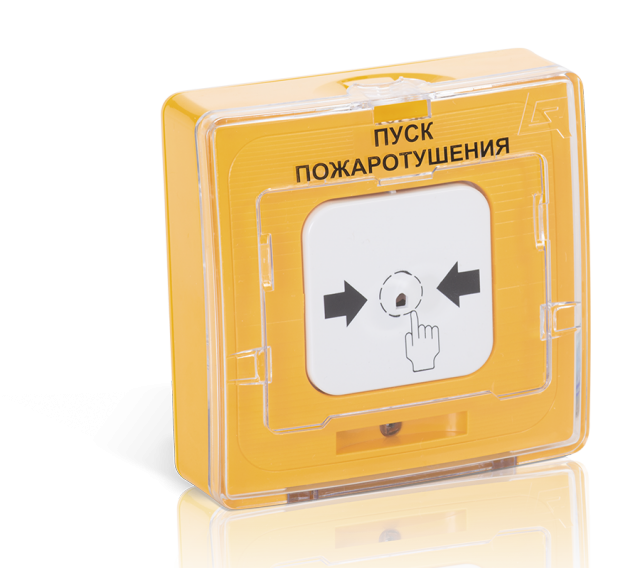

- В жёлтом цвете- надписи относящиеся к тушению пожара;

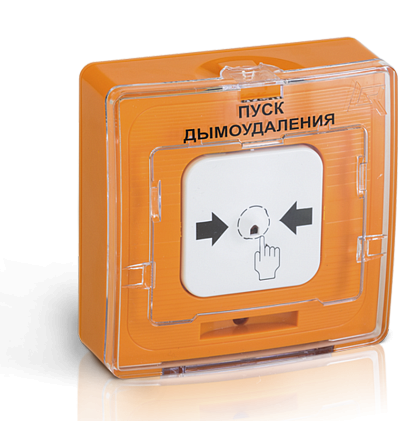

- В оранжевом цвете — надписи относящиеся к дымоудалению;

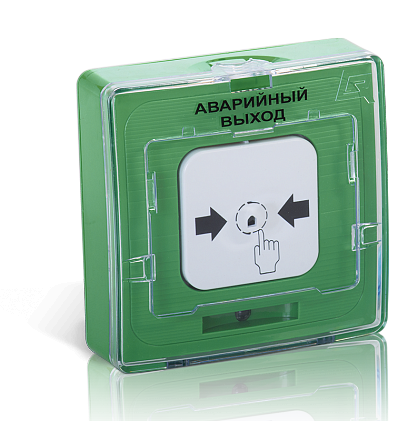

- В зелёном — разблокировка путей эвакуации;
- В белом цвете надпись не регламентируется, возможно заказать любую надпись например «Полиция», «Вызов охраны» и др.
Схема подключения двухпроводная УДП 513-10 и УДП 513-10 исп.01
Четырехпроводная схема подключения УДП 513-10 исп.1 с НЗ-контактами и индикацией (номинал Rш устанавливается по паспорту ПКП)
Схема подключения УДП 513-10 исп.1 с использованием НР-контактов и индикацией
Схема подключения УДП 513-10 исп.1 в питающем ШС (подключение по двухпроводной схеме) и разблокировка при пожаре электромагнитного замка двери
