ЦПИУ «Рубеж-АРМ»

Центральный прибор индикации и управления адресный «Рубеж-АРМ» предназначен для создания на его основе централизованной системы комплексного мониторинга и управления пожарной защитой на жилых, коммерческих объектах, объектах энергетики и промышленных предприятиях.

Категории: , , Метки: ,

Описание

Прибор позволяет организовать подключение по интерфейсу RS-485 к приборам ППКП «Рубеж-2АМ», ППКП «Рубеж-2ОП», ППКП «Рубеж-4А», ППКПУ серии «Водолей».

Фактически прибор «Рубеж-АРМ» представляет собой промышленный компьютер (автоматизированное рабочее место) позволяющий организовать:

  • конфигурирование и настройку системы ОПС на объекте;
  • мониторинг ОПС объекта;
  • управление всеми исполнительными приборами и устройствами, входящими в состав системы ОПС Рубеж.

Прибор Рубеж-АРМ обеспечивает:

  • прием извещений от приемно-контрольных приборов, приборов управления пожарных и других технических средств пожарной автоматики;
  • формирование единого информационного пространства;
  • долговременное хранение информации о событиях с возможностью отслеживания запуска, остановки адресных исполнительных модулей для дальнейшего анализа;
  • контроль исправности каналов связи с взаимодействующими приборами;
  • регистрацию и хранение принимаемых извещений в энергонезависимой памяти;
  • отображение принимаемой информации в текстовом и символьном виде на экране сенсорного ЖК монитора;
  • звуковую сигнализацию аварийных и предупредительных сообщений (с применением внешнего акустического устройства);
  • дистанционное включение цепей управления системами автоматического пожаротушения, дымоудаления или выносных приборов сигнализации при возникновении пожара на охраняемом объекте;
  • дистанционный сброс сигналов «Внимание», «Пожар», «Тревога»;
  • обмен данными с внешними устройствами по линиям связи Ethernet, USB;
  • имеется возможность разграничения прав пользователей в доступе к функциям управления;
  • настройка удаленного доступа позволяет ограничить доступ пользователей к серверу при помощи сети, полностью запретить либо разрешить доступ со всех или части сетевых компьютеров;
  • возможность организации множества рабочих мест с различным функционалом по территории объекта.

Рисунок 1

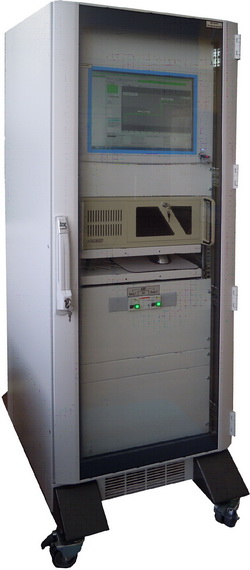

Прибор построен на базе промышленного компьютера и состоит из трех основных функционально законченных блоков:

    • блок системный – в зависимости от исполнения Рубеж-АРМ имеет возможность контроля и управления от 1 до 60 приемно-контрольных приборов тм Рубеж;
    • устройства ввода-вывода – монитор 22 дюйма, клавиатура, мышь;
    • блок АВР – обеспечивает переключение вводов электропитания с основного на резервный, в случае необходимости.



    • На базе Рубеж-АРМ имеется возможность построения интегрированной системы через компонент интеграции FireSec-2. Компонент интеграции позволяет создать комплекс систем безопасности любого масштаба на базе программного комплекса «Интеллект». Данная интеграция способна объединить видеонаблюдение, охранно-пожарную сигнализацию (ОПС), систему охраны периметра, систему контроля и управления доступом (СКУД), аудио контроль в согласованно работающую инфраструктуру (рис. 1). Установка компонента интеграции FireSec-2 так же позволяет интегрироваться с любыми SCADA системами передавая информацию из адресной системы Рубеж в виде тегов.

Прибор Рубеж-АРМ подключается к системе приемно-контрольных приборов тм Рубеж через модуль сопряжения МС-1 или МС-2. В случае если к Рубеж-АРМ необходимо подключить один ППКП, то подключение можно производить через USB интерфейс.

Схема подключения прибора Рубеж-АРМ к системе ОПС на основе приемно-контрольных приборов тм Рубеж (рис. 2).

Рисунок 2

Для решения задач создания централизованной системы комплексного управления пожарной защитой крупных объектов на основе прибора Рубеж-АРМ могут применяться схемы с резервированным каналом передачи информации на разные посты охраны, объединяющие до 60 адресных приемно-контрольных приборов в единую сеть RS-485 (рис. 3)

Рисунок 3

Для задач мониторинга и управления несколькими системами ОПС Рубеж, которые находятся на разных удаленных друг от друга объектах, можно применить схему построения системы с использованием удаленного рабочего места (находящегося, например, на посту единой диспетчерской службы). Для этого на каждом объекте устанавливается компьютер с программным обеспечением FireSec и с каждого такого рабочего места информация передается на прибор Рубеж-АРМ, находящийся на едином диспетчерском посту. В этом случае на приборе Рубеж-АРМ должно быть установлено ПО FireSec Мультисерверная задача. Ее основная функция заключается в сборе информации с удаленных рабочих мест (компьютеров) и отображении состояния системы ОПС Рубеж на каждом конкретном объекте. При использовании Мультисерверной задачи в комплекте с Рубеж-АРМ появляется возможность централизованного управления автоматикой и пожаротушением систем ОПС, находящихся на соответствующих удаленных объектах. Вариант организации такой системы приведен на схеме (рис. 4).

Рисунок 4
