Описание

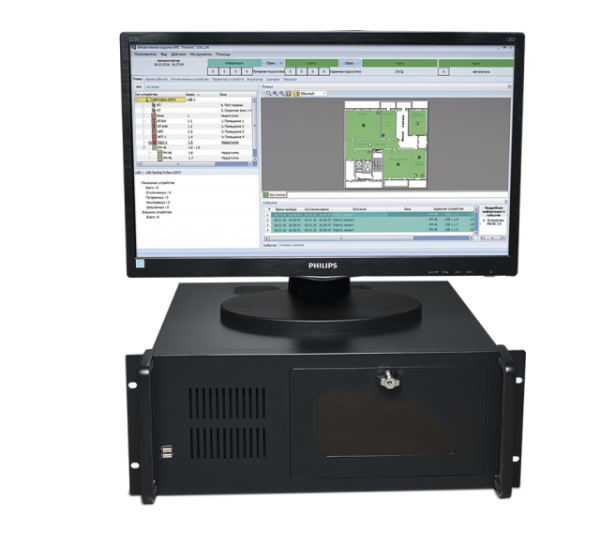

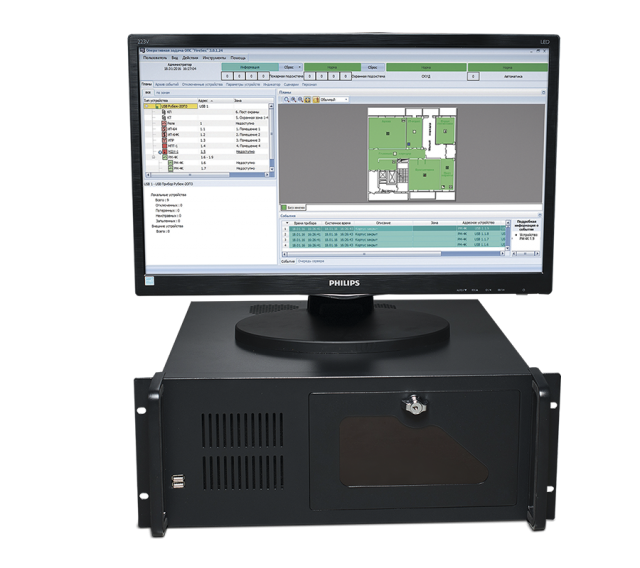

Фактически, прибор «Рубеж-АРМ» представляет собой промышленный компьютер (автоматизированное рабочее место) позволяющий организовать:
- конфигурирование и настройку системы ОПС на объекте;
- мониторинг ОПС объекта, а также СКУД;
- управление всеми исполнительными приборами и устройствами, входящими в состав системы ОПС Рубеж.
Прибор Рубеж-АРМ обеспечивает:
- прием извещений от приемно-контрольных приборов, приборов управления пожарных и других технических средств пожарной автоматики;
- формирование единого информационного пространства;контроль исправности каналов связи с взаимодействующими приборами;
- регистрацию и хранение принимаемых извещений в энергонезависимой памяти;
- отображение принимаемой информации в текстовом и символьном виде на экране ЖК монитора;
- звуковую сигнализацию аварийных и предупредительных сообщений (с применением внешнего акустического устройства);
- дистанционное включение цепей управления системами автоматического пожаротушения, дымоудаления или выносных приборов сигнализации при возникновении пожара на охраняемом объекте;
- дистанционный сброс сигналов «Внимание», «Пожар», «Тревога»;
- обмен данными с внешними устройствами по линиям связи Ethernet, USB;
- имеется возможность разграничения прав пользователей в доступе к функциям управления;
- настройка удаленного доступа позволяет ограничить доступ пользователей к серверу при помощи сети, полностью запретить либо разрешить доступ со всех или части сетевых компьютеров;
- возможность организации множества рабочих мест с различным функционалом по территории объекта.

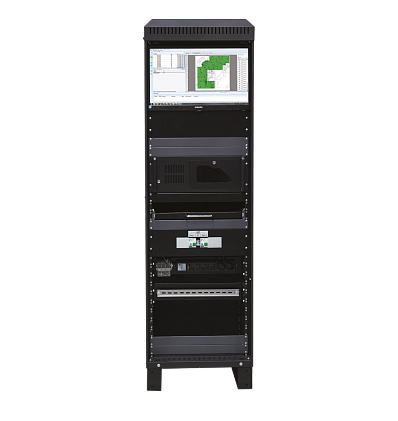

Прибор построен на базе промышленного компьютера и состоит из трех основных функционально законченных блоков:
- блок системный – в зависимости от исполнения Рубеж-АРМ имеет возможность контроля и управления от 1 до 60 приемно-контрольных приборов тм Рубеж;
- монитор – размер 21,5 дюйм;
- блок АВР – обеспечивает переключение вводов электропитания с основного на резервный, в случае необходимости.
На базе «Рубеж-АРМ» имеется возможность построения интегрированной системы через компонент интеграции. Компонент интеграции позволяет создать комплекс систем безопасности любого масштаба на базе программного комплекса «Интеллект». Данная интеграция способна объединить видеонаблюдение, охранно-пожарную сигнализацию (ОПС), систему охраны периметра, систему контроля и управления доступом (СКУД), аудио контроль в согласованно работающую инфраструктуру. Установка компонента интеграции так же позволяет интегрироваться с любыми SCADA системами, передавая информацию из адресной системы Рубеж в виде тегов.
Прибор «Рубеж-АРМ» подключается к системе приемно-контрольных приборов Рубеж через модуль сопряжения МС-1 или МС-2. В случае если к «Рубеж-АРМ» необходимо подключить один ППКП, то подключение можно производить через USB интерфейс.
Для решения задач создания централизованной системы комплексного управления пожарной защитой крупных объектов на основе прибора «Рубеж-АРМ» могут применяться схемы с резервированным каналом передачи информации на разные посты охраны, объединяющие до 60 адресных приемно-контрольных приборов в единую сеть.
Для задач мониторинга и управления несколькими системами ОПС Рубеж, которые находятся на разных
удаленных друг от друга объектах, можно применить схему построения системы с использованием удаленного рабочего места (находящегося, например, на посту единой диспетчерской службы). Для этого
на каждом объекте устанавливается компьютер с программным обеспечением «FireSec 3» и с каждого такого рабочего места информация передается на прибор «Рубеж-АРМ», находящийся на едином диспетчерском посту. В этом случае на приборе «Рубеж-АРМ» должно быть установлено ПО «FireSec 3 Мультисерверная задача». Ее основная функция заключается в сборе информации с удаленных рабочих мест (компьютеров) и отображении состояния системы ОПС Рубеж на каждом конкретном объекте.
При использовании «Мультисерверной задачи» в комплекте с «Рубеж-АРМ появляется возможность централизованного ручного управления автоматикой и пожаротушением систем ОПС, находящихся на соответствующих удаленных объектах.
