Описание

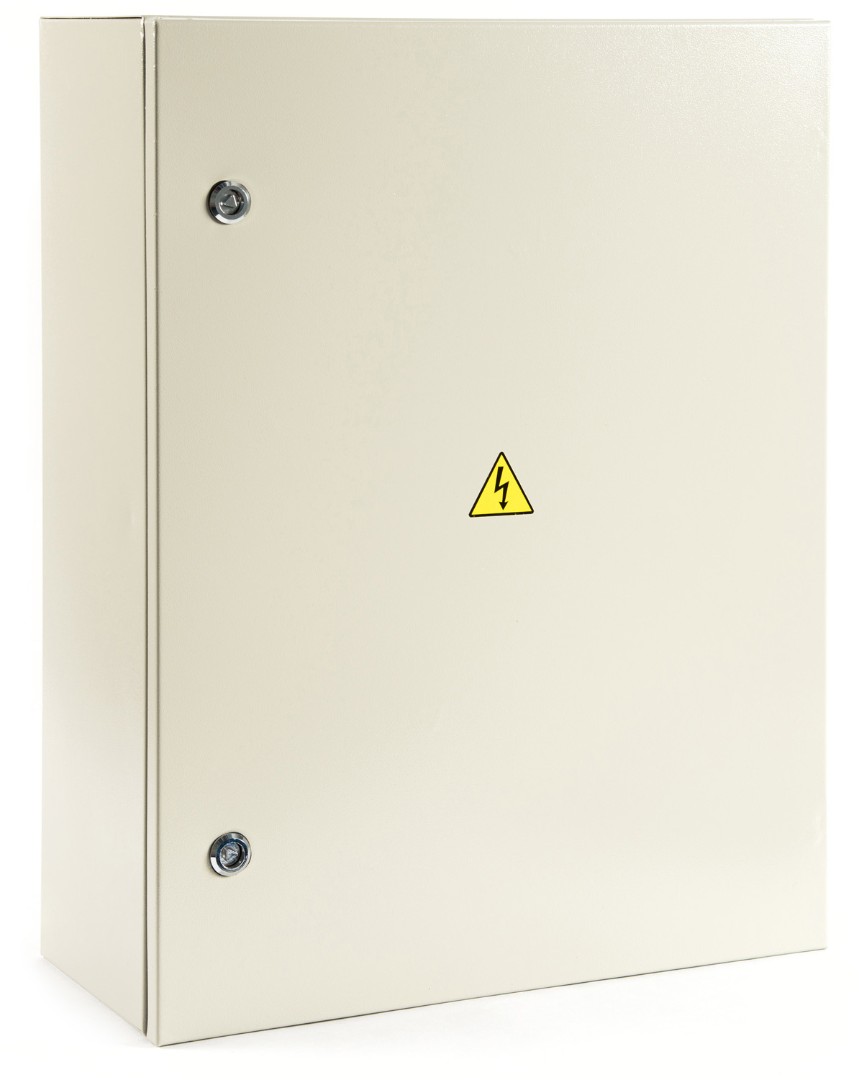

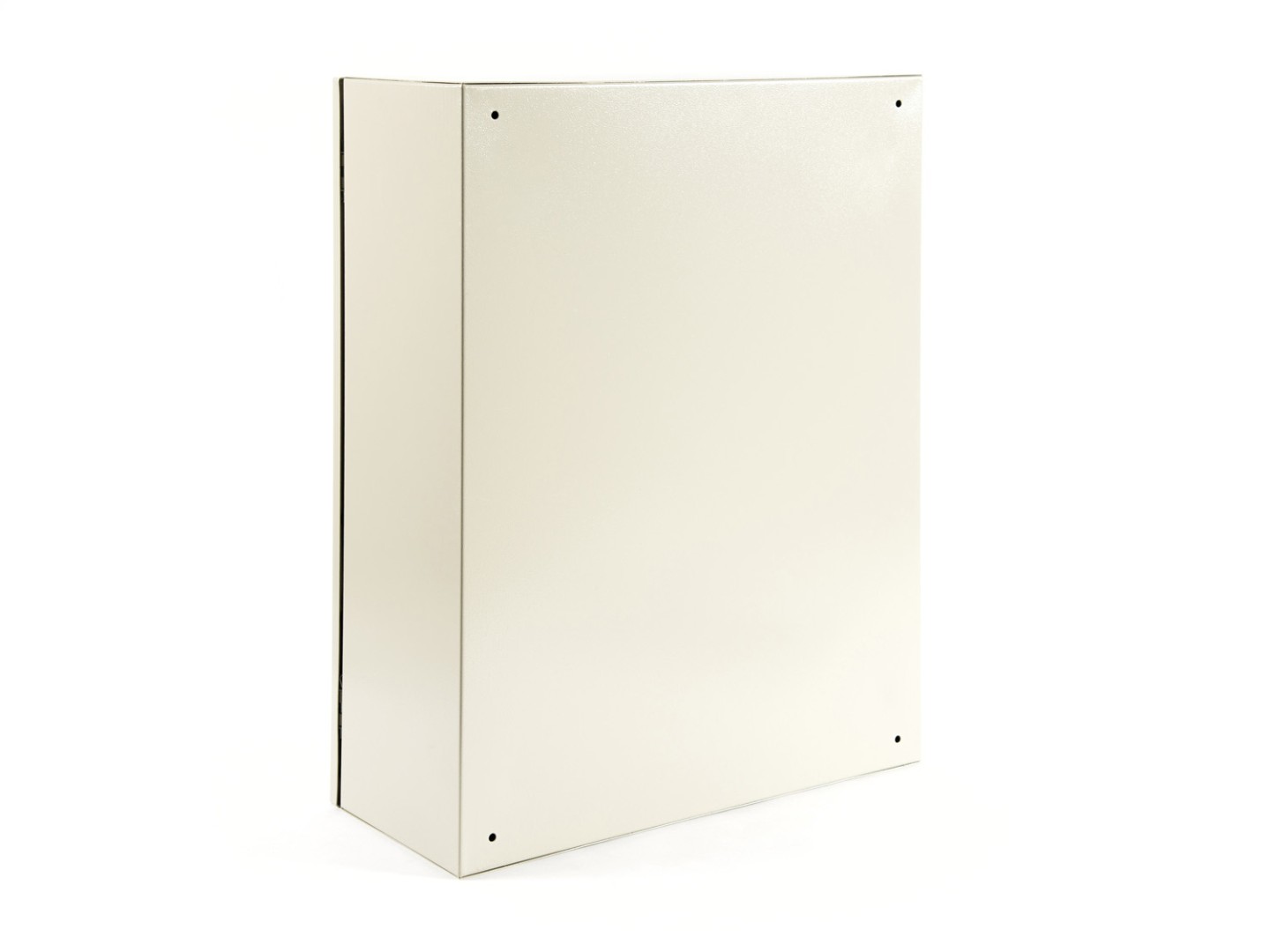

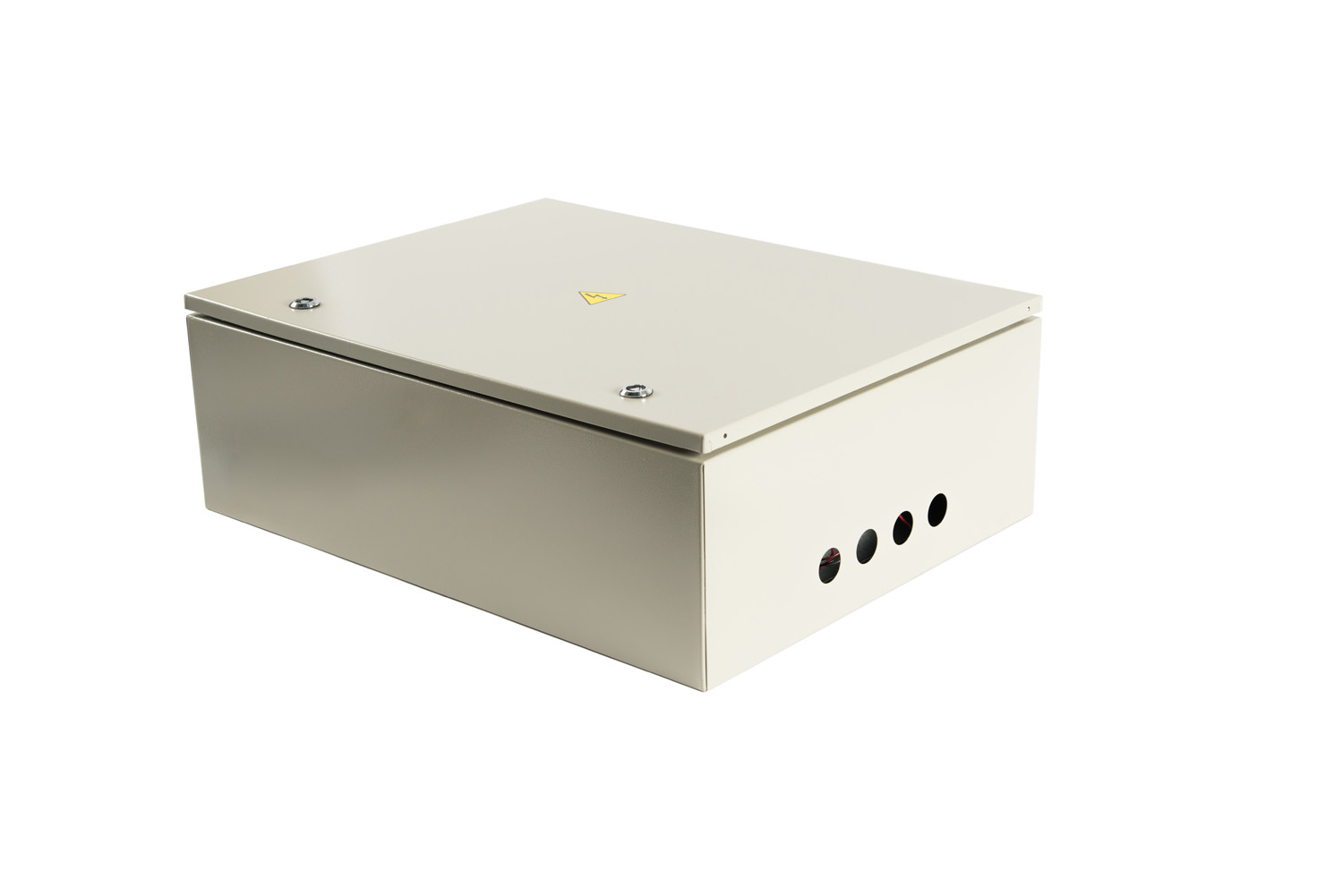

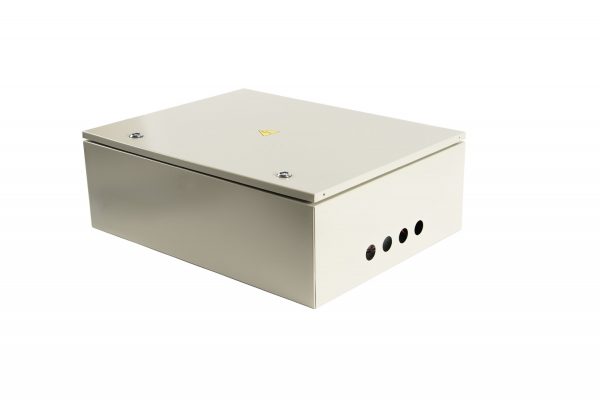

Шкаф питания для размещения и обеспечения бесперебойным питанием технических средств охранно-пожарной сигнализации, устройств управления пожарной автоматикой и другого технологического оборудования.
- Один шкаф — вся система: удобный монтаж всех приборов ОПС или СКУД в одном месте.

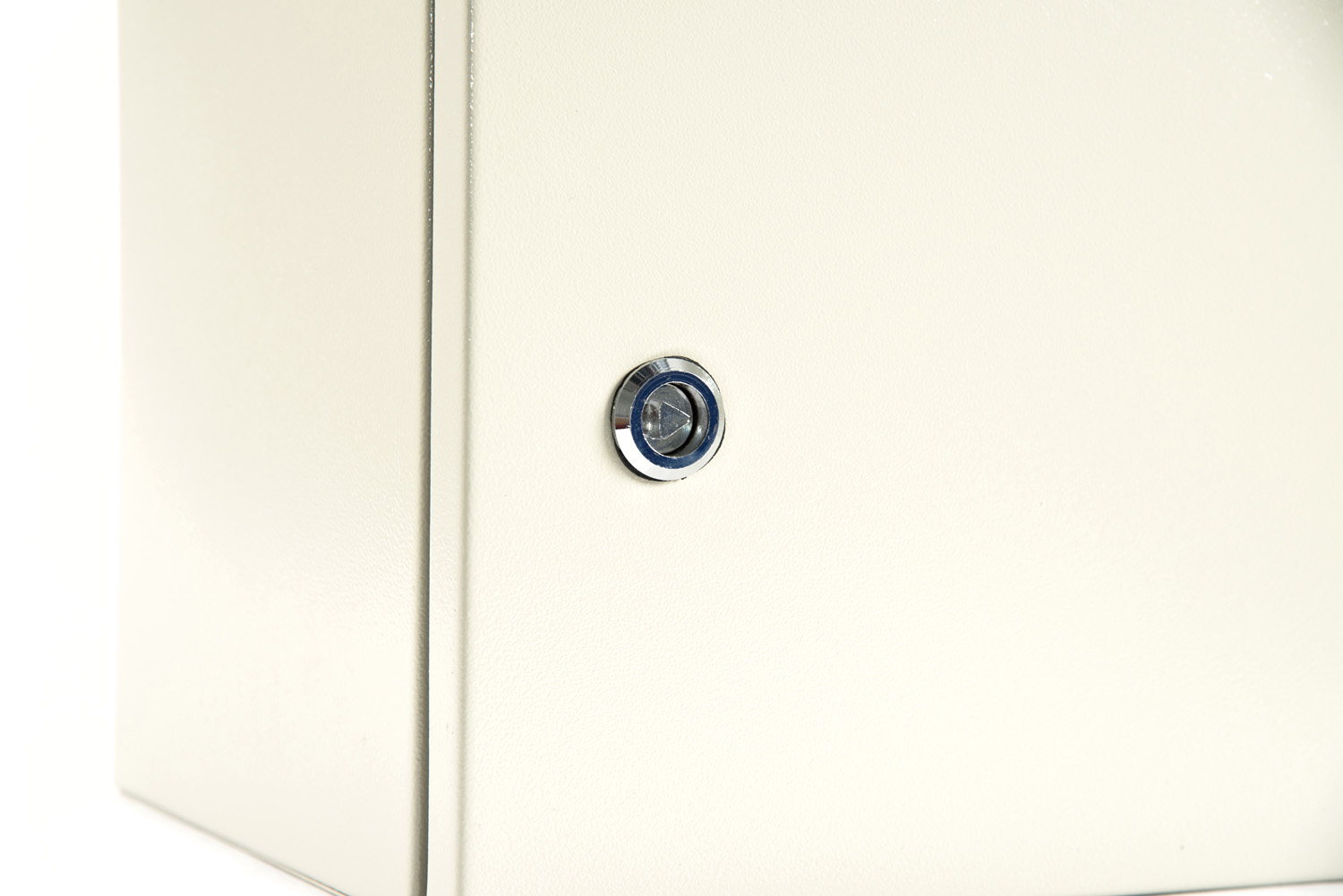

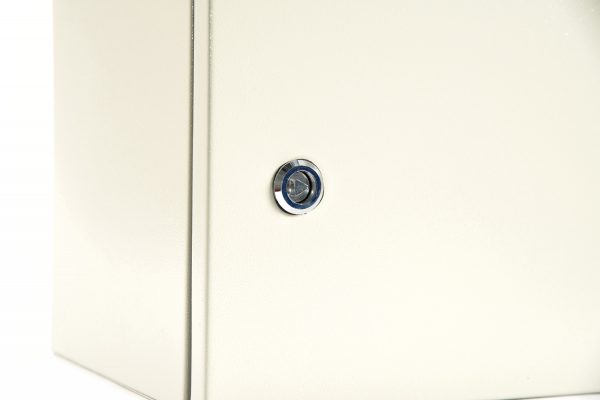

- Защита от несанкционированного доступа — подальше от шаловливых рук и любопытных глаз.
Возможность установки дополнительного пользовательского оборудования на DIN-рейки.

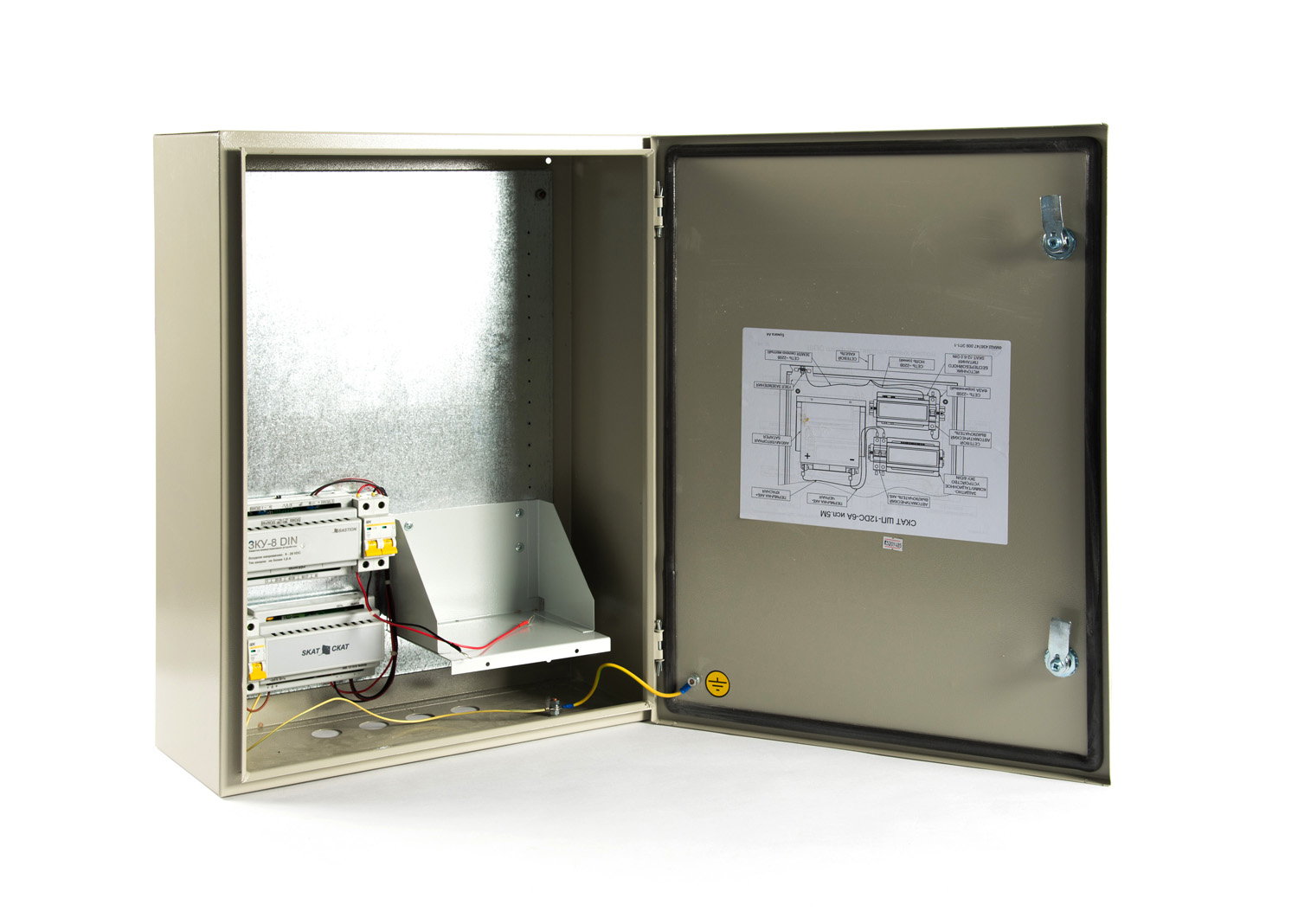

В шкафу уже установлено:
- источник бесперебойного питания 12 В, 6 А;
- защитно-коммутационное устройство ЗКУ-8 DIN, 8 каналов, 1 А на канал;
- Шасси для АКБ 2х17 Ач или 1х26 Ач;

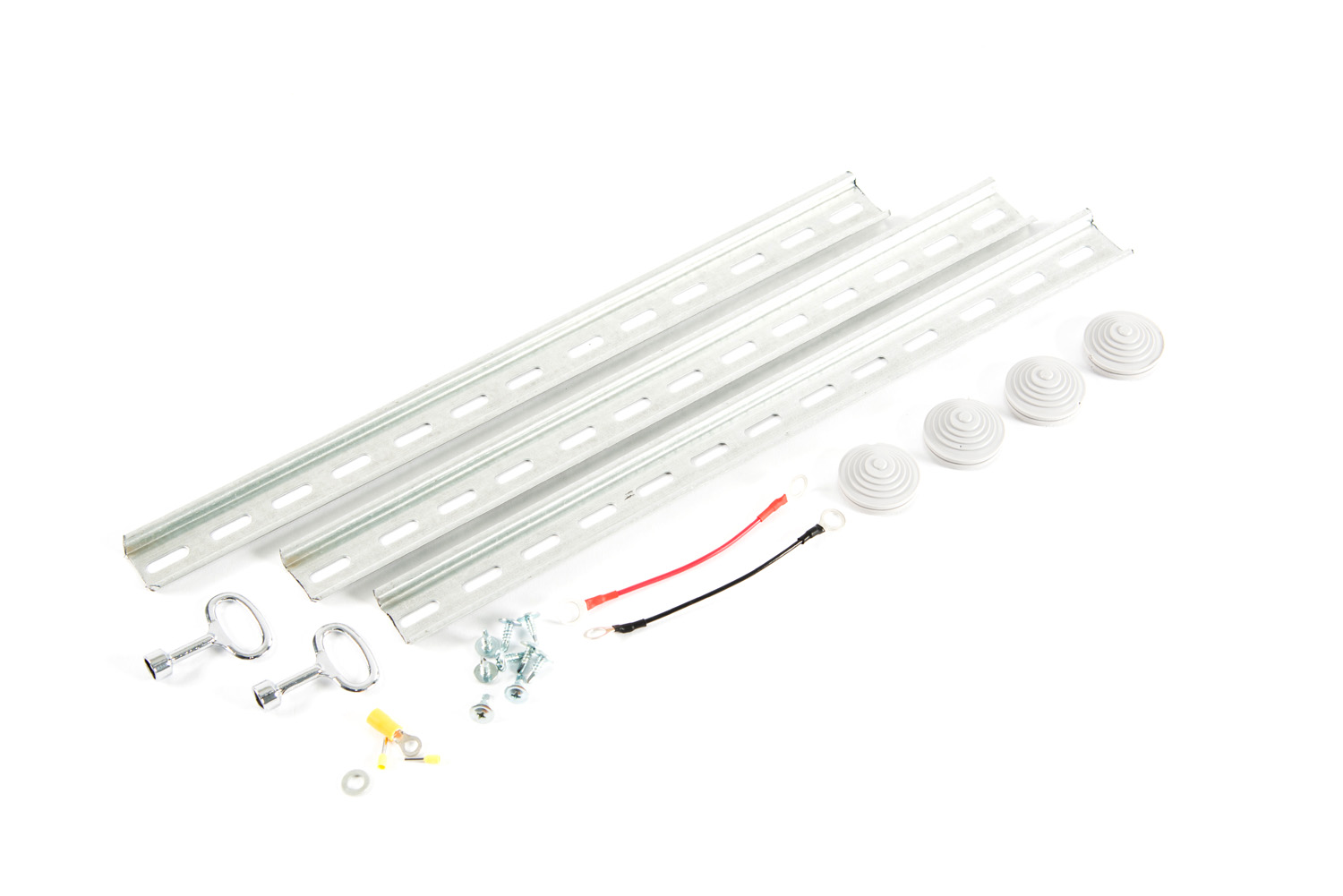

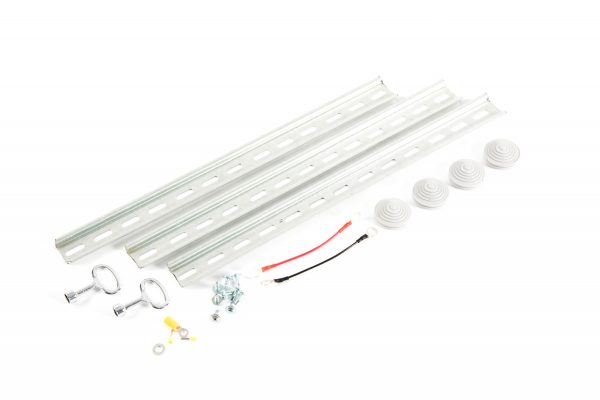

- ДИН рейки 35 мм для доп. оборудования, 3 шт;
- Автоматический выключатель по цепи 220 В;
- Автоматический выключатель по цепи АКБ.
СКАТ ШП-12DC-6А исп.5М. Технические характеристики
| 1 | Постоянное выходное напряжение при работе от сети, В | 13,5…13,9 | ||
| 2 | Постоянное выходное напряжение при работе от АКБ, В | 10,5…13,5 | ||
| 3 | Число выходных каналов, шт. | 8 | ||
| 4 | Предельный ток нагрузки на канал, А | 1,0 | ||
| 5 | Номинальный ток нагрузки на все каналы (суммарно), А | 5 | ||
| 6 | Предельный ток нагрузки на все каналы (суммарно), кратковременно, А | 6 | ||
| 7 | Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В | 10,5…11 | ||
| 8 | Величина напряжения пульсации (от пика до пика) при номинальном токе нагрузки, не более, мВ | 100 | ||
| 9 | Номинальное напряжение АКБ, соответствующей стандарту CEI IEC 1056-1 (МЭК 1056-1), В | 12 | ||
| 10 | Рекомендуемая ёмкость и количество АКБ, Ач х шт. | 17×2 или 26х1 | ||
| 11 | Минимальная ёмкость АКБ, Ач | 7 | ||
| 12 | Ток заряда АКБ, А | 0,9…1,1 | ||
| 13 | Напряжение питающей сети частотой ~220B 50 Гц с пределами изменения, В | 160…250 | ||
| 14 | Мощность, потребляемая от сети, без нагрузки, не более, ВА | 5 | ||
| 15 | Габаритные размеры ШхВхГ, не более, мм | без упаковки | 500х650х220 | |
| в упаковке | 520х670х240 | |||
| 16 | Масса без АКБ, не более НЕТТО (БРУТТО), кг | 15,2 (16,1) | ||
| 17 | Диапазон рабочих температур, °С | -10… +40 | ||
| 18 | Относительная влажность воздуха при +25°С, не более, % | 90 | ||
| 19 | Рабочие условия эксплуатации: отсутствие в воздухе паров агрессивных сред (кислот, щелочей и пр.) и пыли | |||
| 20 | Степень защиты оболочкой по ГОСТ 14254-96 | IP54 | ||
