Описание
ШУЗ управляет электродвигателем задвижки через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
ШУЗ обеспечивает работу с 3-х фазными электродвигателями номинальной мощностью от 0,18 кВт до 15 кВт в трехфазных сетях системы заземления TN-C или TN-S.
В зависимости от мощности подключаемого электропривода шкафы управления выпускаются в следующих исполнениях (цифра в обозначении показывает мощность в кВт):
- ШУЗ-0,18 (ток регулируемой уставки теплового расцепителя 0,63-1 А);
- ШУЗ-0,37 (ток 1-1,6 А);
- ШУЗ-0,75 (ток 1,6-2,5 А);
- ШУЗ-1,5 (ток 2,5-4 А);
- ШУЗ-2,2 (ток 4-6,3 А);
- ШУЗ-3 (ток 6-10 А);
- ШУЗ-5,5 (ток 9-14 А);
- ШУЗ-7,5 (ток 13-18 А);
- ШУЗ-11 (ток 20-25 А);
- ШУЗ-15 (ток 24-32 А).
ШУЗ обеспечивает управление электроприводом:
- задвижки с шаровым затвором, оснащенной блоком концевых выключателей (тип управления 1);
- задвижки с дисковым затвором, оснащенной блоком концевых и муфтовых выключателей (тип управления 2);
- задвижки с шаровым затвором, оснащенной блоком концевых выключателей, выполняющей функцию пополнения пожарного резервуара по сигналам датчика уровня (тип управления 3).
Выбор типа управления ШУЗ осуществляется с ППКПУ при настройке параметров шкафа или задается установкой DIP переключателей на контроллере шкафа.
ШУЗ имеет 3 режима управления:
- «Автоматический»: а) тип управления 1, тип управления 2 – по командам управле- ния от ППКПУ, получаемым по адресной цифровой линии RS-R или по командам удаленного запуска задвижки. б)тип управления 3 – по командам датчиков уровня без участия ППКПУ (при этом происходит обмен информацией с ППКПУ).
- «Ручной» – по командам кнопок управления с панели шкафа.
- «Отключен» – когда контакторы обесточены и управление невозможно.
В ручном режиме ШУЗ принимает команды только с кнопок, расположенных на лицевой панели шкафа. В автоматическом режиме (тип управления 1 и 2) помимо команд, поступаемых с ППКПУ, принимает команды с УЗЗ. Команды УЗЗ являются приоритетными перед ППКПУ.
ШУЗ реализует следующие функции:
- контроль наличия и параметров 3-х фазного электропитания на вводе сети;
- контроль исправности основных цепей электрической схемы прибора;
- контроль исправности входных цепей от датчиков (концевых выключателей, датчиков усилий, датчиков уровня, кнопок УЗЗ) на обрыв и короткое замыкание;
- контроль силовой цепи питания двигателя;
- местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
- передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R;
- управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R от ППКПУ, от кнопок УЗЗ, по командам датчиков уровня или по командам местного управления.

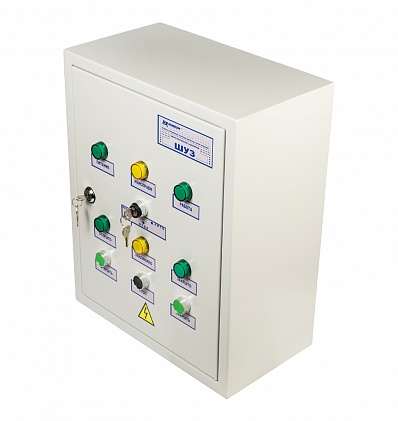

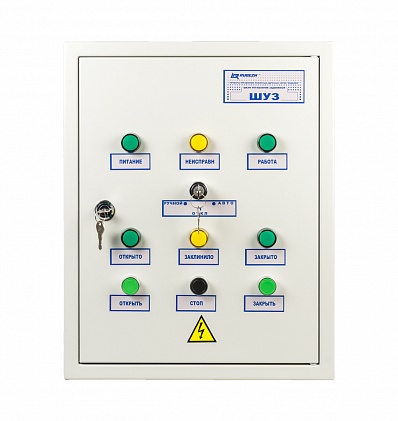

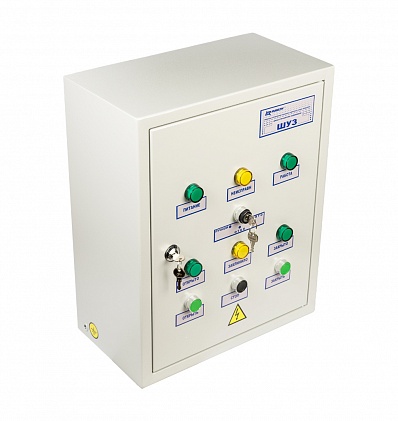

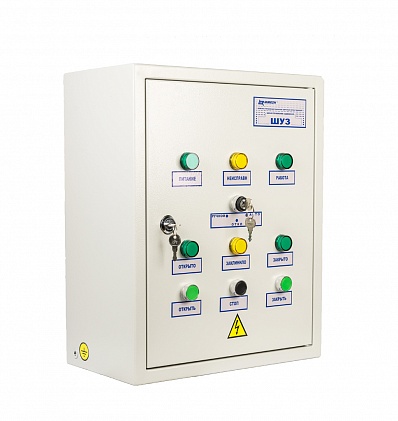

На лицевой стороне ШУЗ расположены индикаторы состояния и органы управления. В основании корпуса предусмотрены три кабельных сальниковых ввода для подключения к ШУЗ внешних цепей.
