Описание
Назначения ШУН может выполнять функции управления работой:
— пожарного насоса.
Шкафы управления насосами по специальному заказу выпускаются в четырех исполнениях. Данные исполнения отличаются между собой по мощности подключаемого к шкафу электродвигателя. Перечень исполнений ШУН приведен в таблице 1
Таблица 1.
| Название изделия | Регулируемый номинальный линейный ток, А | Расчетная мощность, кВт | Поддерживаемая логика работы |
| ШУН-132 | 315 | 132 | ПН * |
| ШУН-185 | 400 | 185 | ПН * |
| ШУН-220 | 500 | 220 | ПН * |
| ШУН 250 | 630 | 250 | ПН * |
| Введено реле сигнализации неисправности (НР)
*- при логике работы ПН, введено управление с выносных кнопок (с контролем на обрыв и КЗ), подключаемых непосредственно к ШУН. |
|||
Функциональные возможности
ШУН реализует следующие функции:
- контроль наличия и параметров 3-х фазного электропитания на вводе сети;
- контроль исправности основных цепей электрической схемы прибора;
- контроль исправности входных цепей от датчиков на обрыв и короткое замыкание;
- местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический»/«Ручной»/«Отключен»;
- передачу в ППКПУ серии «Водолей» сигналов своего состояния по цифровой линии связи RS-R;
- управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R от ППКПУ серии «Водолей» или по командам местного управления.
ШУН может находиться в следующих режимах управления:
- «Автоматический», когда управление работой насоса осуществляется по командам с ППКПУ серии «Водолей» или автономно шкафом в зависимости от логики управления.
- «Ручной», когда управление работой осуществляется с панели управления кнопками ПУСК и СТОП,
- «Отключен», когда контактор обесточен и пуск насоса невозможен.
ШУН обеспечивает работу с 3-х фазными электродвигателями номинальной мощностью в соответствии с исполнением в трёхфазных сетях.
ШУН конструктивно выполнен в прямоугольном металлическом корпусе с габаритами 450х600х1600 для ШУН-132; ШУН-185 и 450х800х1600 для ШУН-220; ШУН-250 (рисунок 2), внутри которого размещены:
- 1 — вводной автоматический выключатель;
- 2 — контактор;
- 3 — элементы релейной защиты;
- 4 — контроллер;
- 5 — источник вторичного электропитания ИВЭПР112-1,2-1;
- 6 — клеммы для подключения внешних цепей.
 |
| Рисунок 2 – Внутреннее устройство ШУН |
На лицевой стороне ШУН расположены индикаторы и органы управления (рисунок 3). В основании корпуса предусмотрены три кабельных сальниковых ввода для подключения ШУН.

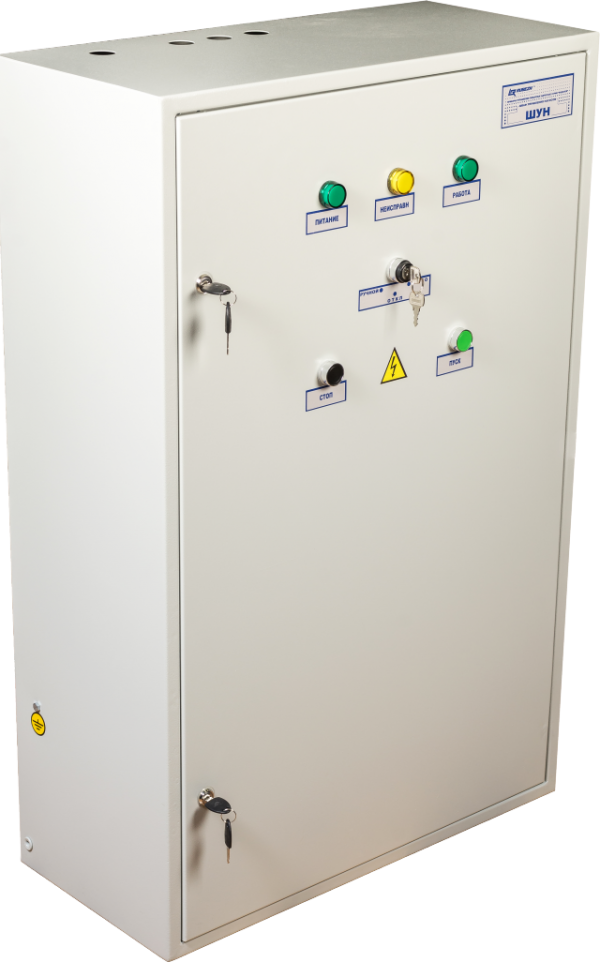

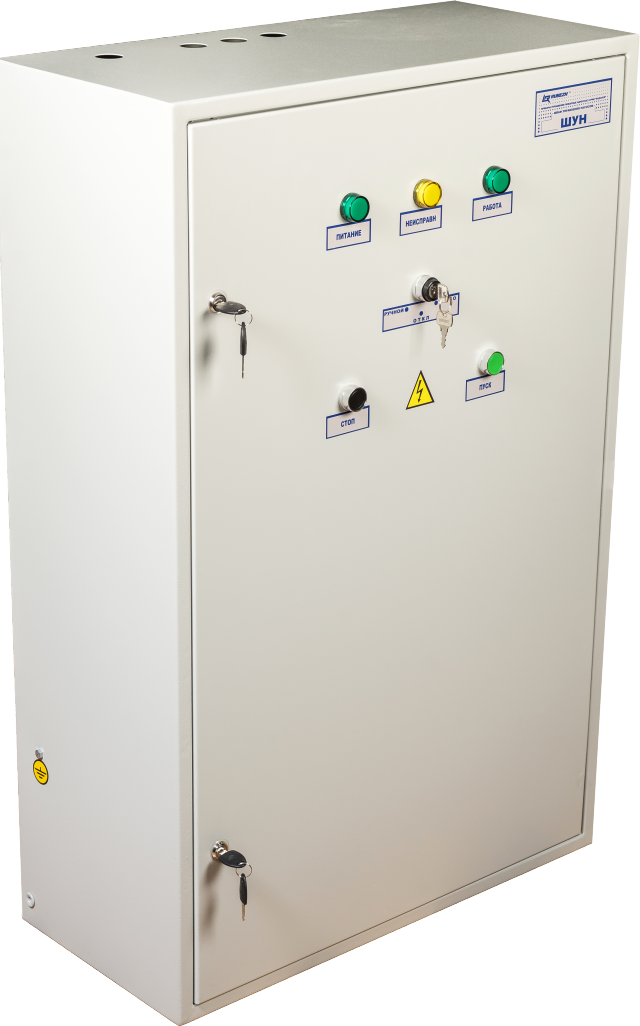

Рисунок 3 — Внешний вид ШУН
Подключение ШУН производится в соответствии с таблицей 3.
Таблица 3.
| Назначение цепи | Номер клеммной колодки (обозначение на электрической принципиальной схеме) |
| ввод 400В фаза А (питание шкафа) | QF1:1L1 |
| ввод 400В фаза В (питание шкафа) | QF1:3L2 |
| ввод 400В фаза С (питание шкафа) | QF1:5L3 |
| ввод 400В N (нейтральный проводник, питание шкафа) | Шина «N» |
| ввод 400В PE (защитный проводник, питание шкафа) | РЕ оболочки шкафа (опционально) |
| ввод 400В фаза А (питание двигателя) | КМ1: 2Т1 |
| ввод 400В фаза В (питание двигателя) | КМ1: 4Т2 |
| ввод 400В фаза С (питание двигателя) | КМ1: 6Т3 |
| ввод 400В N (нейтральный проводник, питание двигателя) | Шина «N» |
| ЭКМ норм | X12.1 |
| ЭКМ норм | X12.2 |
| Экран | X12.3 |
Пример подключения ШУН приведен на рисунке 4.
Рисунок 4 – Подключение ШУН
Тип логики работы ШУН – управление пожарным насосом. Номер насоса в системе выбирается с помощью DIP-переключателей, находящихся на контроллере управления. В таблице 4 приведен тип логики работы ШУН в зависимости от положения DIP-переключателей.
Таблица 4.
| Тип логики | Положения DIP-переключателей | |||
| 1 | 2 | 3 | 4 | |
| БУН-ПН1 | ON | OFF | OFF | OFF |
| БУН-ПН2 | OFF | ON | OFF | OFF |
| БУН-ПН3 | ON | ON | OFF | OFF |
| БУН-ПН4 | OFF | OFF | ON | OFF |
| БУН-ПН5 | ON | OFF | ON | OFF |
| БУН-ПН6 | OFF | ON | ON | OFF |
| БУН-ПН7 | ON | ON | ON | OFF |
| БУН-ПН8 | OFF | OFF | OFF | ON |
