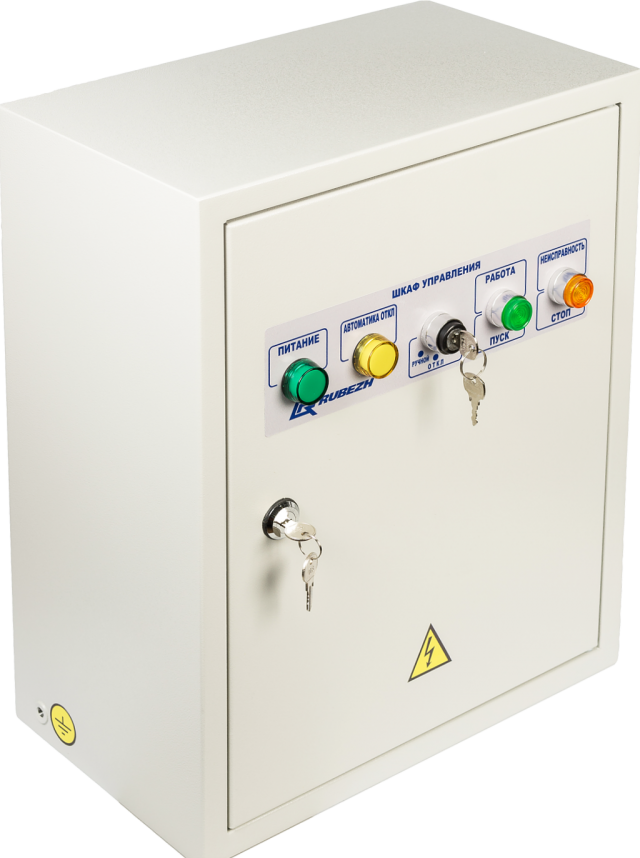

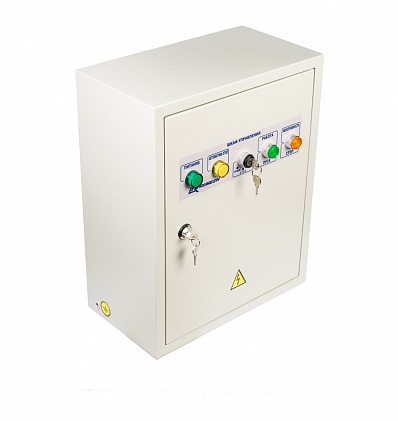

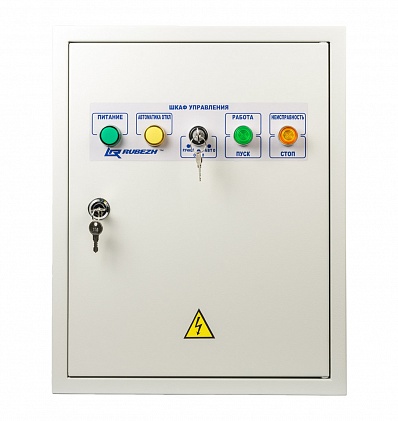

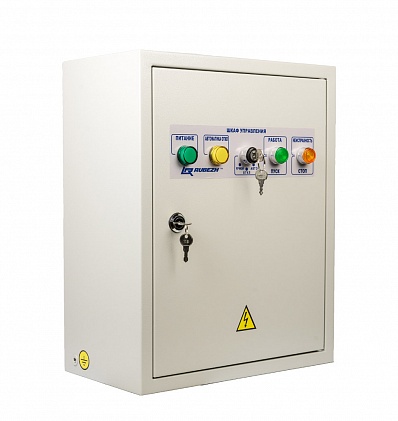

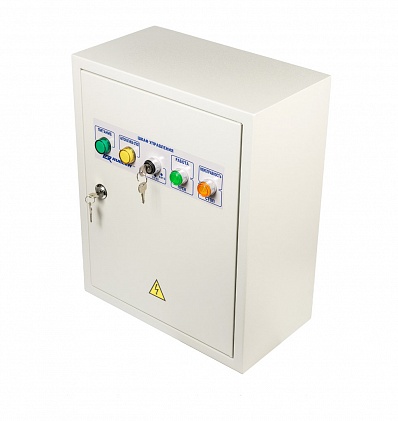

Шкаф управления ШУ

Шкаф управления ШУ предназначен для управления электроприводом различных инженерных систем объекта. ШУ может использоваться только с ППКП «Рубеж-4А» и ППКОП «Рубеж-2ОП» или автономно.

Категории: , , Метки: ,

Описание

ШУ управляет электродвигателем различных исполнительных устройств систем пожаротушения, дымоудаления и других инженерных систем здания через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме командными импульсами встроенного в шкаф контроллера по сигналу с ППКП, а также в ручном режиме управления с кнопок удаленного запуска либо с кнопок панели шкафа без участия ППКП.

Шкаф управления ШУ, в зависимости от исполнения, обеспечивает управление электродвигателями:

  • однофазными, рассчитанными на напряжение 230 В, номинальной мощностью от 0,18 до 3 кВт, в сетях с системой заземления TN-C или TN-S;
  • трехфазными, рассчитанными на напряжение 400 В, номинальной мощностью от 0,18 до 45 кВт, в сетях с системой заземления TN-C или TN-S;
  • трехфазными, рассчитанными на напряжение 400 В, номинальной мощностью от 55 до 110 кВт, в сетях с системой заземления TN-C.

Список шкафов управления:

 ШУ-0,18 (0,18 кВт)  ШУ-3 (3 кВт)  ШУ-18 (18 кВт)  ШУ-55 (55 кВт)
 ШУ-0,37 (0,37 кВт)  ШУ-5,5 (5,5кВт)  ШУ-22 (22 кВт)  ШУ-75 (75 кВт)
 ШУ-0,75 (0,75 кВт)  ШУ-7,5 (7,5 кВт)  ШУ-30 (30 кВт)  ШУ-90 (90 кВт)
 ШУ-1,5 (1,5 кВт)  ШУ-11 (11 кВт)  ШУ-37 (37 кВт)  ШУ-110 (110кВт)
 ШУ-2,2 (2,2 кВт)  ШУ-15 (15 кВт)  ШУ-45 (45 кВт)

Шкаф управления обладает следующими функциями:

  • контроль наличия и параметров трёхфазного электропитания на вводе сети;
  • контроль исправности основных цепей электрической схемы шкафа;
  • контроль исправности входных цепей от датчиков и кнопок на обрыв и короткое замыкание;
  • местное переключение режима управления электроприводом на один из трех режимов: «Автоматический» / «Ручной» / «Отключен»;
  • передачу в ППКП сигналов своего состояния по адресной линии связи АЛС;
  • управление подключенным электроприводом в соответствии с командами, получаемыми по адресной линии связи от ППКП или по командам местного управления;

ШУ может находиться в следующих режимах управления:

  • «Автоматический» — когда управление производится по командам с ППКП;
  • «Ручной» — когда управление работой осуществляется с панели управления кнопками ПУСК и СТОП;
  • «Отключен» — когда контактор обесточен и пуск электропривода невозможен.

ШУ имеет возможность настройки с ППКП следующих параметров:

  • время выхода на режим: 0-250 с , 0 — бесконечно;
  • выбор: на вход контроля подключаются либо кнопки дистанционного управления, либо датчик выхода на режим;
  • время задержки на включение 0-250 с;
  • время удержания 0-250 мин (0-бесконечно).
