Элемент дистанционного управления ЭДУ-ПТ

Элемент дистанционного управления ЭДУ-ПТ обеспечивает:

• выдачу команды модулю МПТ-1 на запуск пожаротушения по нажатию кнопки «ПУСК»;
• выдачу команды модулю МПТ-1 на отмену запуска пожаротушения (остановку) по нажатию кнопки «СТОП».
• тестирование работоспособности светодиодов и зуммера по нажатию кнопки «ТЕСТ»;
• светодиодную индикацию состояния и режима работы модуля МПТ-1, к которому подключен ЭДУ-ПТ;
• звуковую сигнализацию при запуске пожаротушения на МПТ-1.

Остановка пожаротушения по нажатию кнопки «СТОП» возможна только в случае, когда МПТ-1 находится в режиме запуска тушения.

При запуске МПТ-1, когда начинается отсчет задержи на пуск тушения, ЭДУ-ПТ выдает прерывистый звуковой сигнал с частотой 1Гц. Частота повторения сигнала увеличивается по мере завершения отсчета времени задержки. При произошедшем запуске тушения звуковой сигнал становится непрерывным.

К одному модулю МПТ-1 в линию ТМ/1-Ware (вход 3) можно подключить до 4-х элементов ЭДУ-ПТ. Каждый ЭДУ-ПТ имеет адрес в линии для отображения на ППКП, с какого конкретно ЭДУ-ПТ производится управление. Адрес ЭДУ-ПТ задается с помощью перемычки, расположенной на плате устройства.

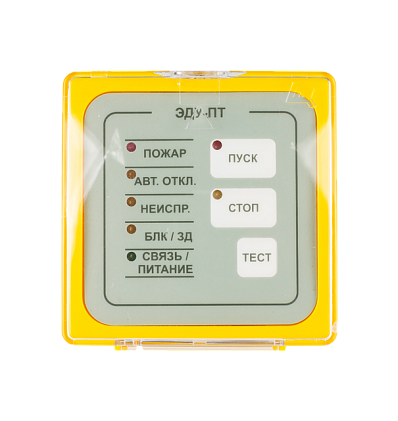

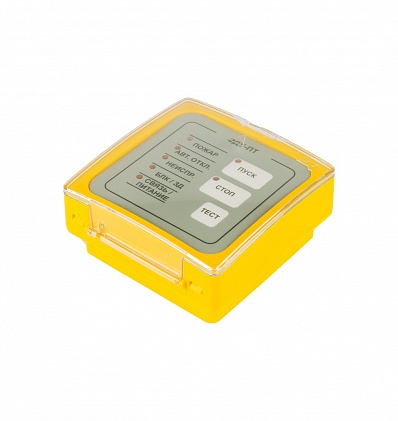

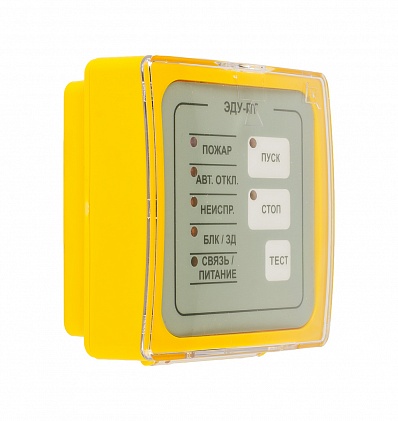

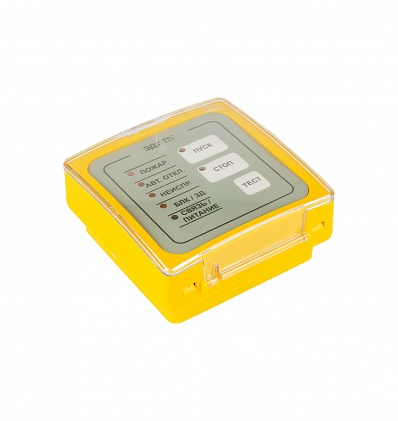

ЭДУ-ПТ имеет на лицевой панели 7 светодиодных индикаторов:

• ПОЖАР — светится при наличии пожара в зоне с МПТ-1;
• АВТ.ОТКЛ. — светится, если МПТ-1 находится в режиме «Автоматика отключена»;
• НЕИСПР. — светится при наличии неисправности на МПТ-1;
• БЛК/ЗД — светится при блокировки пуска на МПТ-1 и мигает при отсчете задержки пуска тушения на МПТ-1;
• СВЯЗЬ/ПИТАНИЕ — светится при наличии питания на ЭДУ-ПТ и наличии связи ЭДУ-ПТ с МПТ-1, мигает при отсутствии связи с МПТ-1;
• ПУСК — мигает с постоянно увеличивающейся частотой при пуске МПТ-1, пока идет отсчет времени задержки на пуск тушения, и светится при произошедшем запуске тушения.
• СТОП — постоянно светится при нажатии кнопки СТОП.
