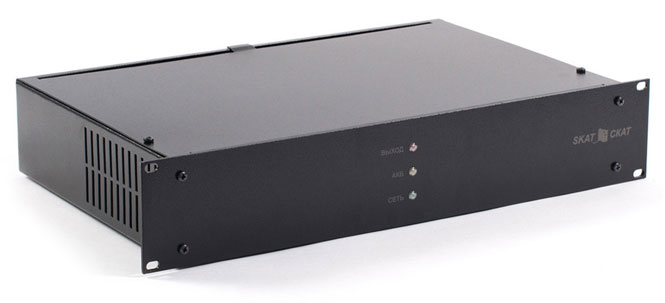

SKAT-RLPS.48DC-10 RACK

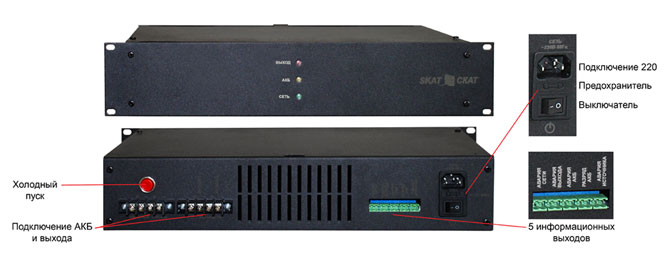

48 В, 10 А. Для построения систем питания удаленных объектов совместно с преобразователями напряжения. Ток заряда АКБ — 2, 4, 6 или 10 А, термокомпенсация заряда АКБ, контроль и защита АКБ от глубокого разряда, холодный пуск. Работает от 4-х внешних АКБ до 120 Ач. Защита выходов от перенапряжения, защита АКБ, 5 информационных релейных выходов о состоянии сети, АКБ, источника. Корпус для установки в 19″ шкаф, высота 2U

Категории: , Метка:

Описание

Особенности. SKAT-RLPS.48DC-10 RACK обеспечивает

  • питание нагрузки стабилизированным напряжением  постоянного тока согласно п. 2 таблицы и суммарным током потребления по двум выходам, включая ток заряда АКБ, не более 10 А при наличии сетевого напряжения;
  • оптимальный заряд АКБ  при напряжении сети  в диапазоне, указанном в п. 1 таблицы
  • ограничение тока заряда АКБ (п. 5 таблицы) и возможность выбора одного из трёх значений тока ограничения
  • автоматический переход в режим резервного питания нагрузок от внешней АКБ постоянным напряжением согласно п. 2 таблицы и суммарным током потребления по двум выходам не более 10 А при отключении электрической сети (режим «РЕЗЕРВ»)
  • защита нагрузки от токовой перегрузки  посредством плавкого предохранителя
  • защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ
  • защиту от короткого замыкания клемм АКБ
  • контроль наличия АКБ
  • защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п. 7 таблицы
  • защиту нагрузки потребителя от аварийного повышения напряжения на выходе источника путем автоматического отключения нагрузок

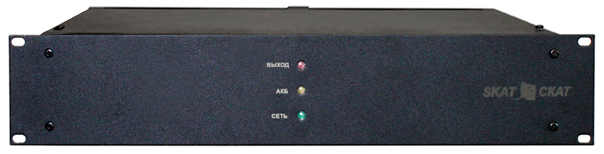

  • светодиодную индикацию наличия напряжения электрической сети: «СЕТЬ»
  • светодиодную индикацию состояния внешней АКБ: «АКБ»
  • светодиодную индикацию состояния напряжения выхода: «ВЫХОД»
  • выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики замыкающими контактами пяти реле сигнальных выходов
  • защиту питающей сети от короткого замыкания в источнике посредством плавкого предохранителя
  • возможность восстановления работоспособности источника при подключении исправной и заряженной внешней АКБ и отсутствии напряжения питающей сети («холодный запуск»)

SKAT-RLPS.48DC-10 RACK. Технические характеристики

1 Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 170…250
2 Выходное напряжение постоянного тока, В при наличии напряжения сети 220 В, режим «ОСНОВНОЙ 46…58
при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» 43…52
3 Напряжение заряда АКБ при наличии сетевого напряжения 52,5…58,0
4 Ток нагрузки максимальный, A при наличии сети 220 В, режим ОСНОВНОЙ» 10 *
от АКБ, режим «РЕЗЕРВ» 10
5 Ограничение тока заряда АКБ, A 10; 6; 4; 2; **
6 Ток потребляемый изделием от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более 0,01
7 Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 43,0…43,5
8 Величина напряжения пульсаций (от пика до пика) выходного напряжения, мВ, не более 150
9 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 35
10 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
11 Рекомендуемая емкость АКБ, Ач 12—120
12 Количество АКБ, шт. 4
13 Максимальное сечение провода, зажимаемого в клеммах колодок, мм2 «ВЫХОДЫ 1,2» и «АКБ» 6
«Информационные выходы» 2,5
14 Габаритные размеры ШхГхВ, не более, мм без упаковки 483х384х88
в упаковке 500х447х91
15 Масса, НЕТТО (БРУТТО), кг, не более 5,0 (5,5)
16 Диапазон рабочих температур, °С -10…+40
17 Относительная влажность воздуха при 25 °С, %, не более 95
18 Высота над уровнем моря, м, не более 1500
19 Степень защиты оболочкой по ГОСТ 14254-96 IP20

Примечание:
* Если суммарный ток, потребляемый нагрузками, 10 А и выше, происходит разряд АКБ.
** Значение тока заряда АКБ не должно превышать 25 % от значения номинальной емкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи, емкостью менее, чем указанно в таблице п. 11
