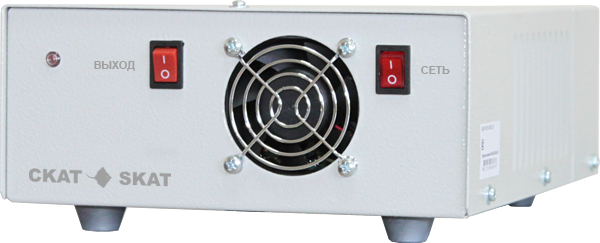

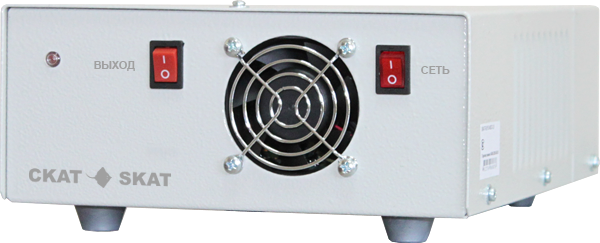

SKAT-RLPS.48DC-3,0

48 В, 3 А и до 10 А при наличии АКБ (АКБ в буфере). Для построения систем питания удаленных объектов совместно с преобразователями напряжения. Решение для небольших периметров (3—5 уличных камер и т. п.). Длительный режим резерва. Использовать с внешними АКБ 17—250 Ач (4 шт.). Световая индикация и информационные выходы контроля технического состояния блока. Настольное исполнение, возможность монтажа в 19″ стойку

Категории: , Метка:

Описание

Пример монтажа для установки в стойку 19″

Пример монтажа SKAT-RLPS.48DC-3,0

Особенности. SKAT-RLPS.48DC-3,0 обеспечивает

  • Питание нагрузки стабилизированным напряжением  постоянного тока согласно п.2. таблицы
  • Оптимальный заряд АКБ при напряжении сети  в диапазоне, указанном в п.1 таблицы
  • Температурную компенсацию напряжения заряда АКБ
  • Автоматический переход в режим резервного питания нагрузки  от АКБ при пропадании или снижении напряжения электрической сети ниже значения указанного в п.1. таблицы
  • Защиту АКБ от  глубокого разряда в режиме резервного  питания путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного  в п.9 таблицы
  • Возможность питания нагрузки в резервном режиме  непосредственно с клемм АКБ, при этом  величина  тока нагрузки ограничивается исключительно  техническими характеристиками используемой  АКБ, длиной и сечением  соединительных проводов
  • Возможность  параллельного подключения нескольких источников к одной АКБ с целью увеличения тока заряда АКБ
  • Электронную защиту  источника от  токовой перегрузки (короткого замыкания) в цепи подключения АКБ
  • Защиту источника и нагрузки от переполюсовки АКБ посредством плавкого предохранителя
  • Защиту АКБ  от короткого замыкания (токовой перегрузки) в нагрузке посредством плавких предохранителей
  • Комбинированную защиту источника от короткого замыкания (токовой перегрузки) в нагрузке:
    • При наличии АКБ – посредством плавких  предохранителей
    • При отсутствии АКБ – электронная защита
  • Защиту питающей сети 220 В от короткого замыкания в источнике посредством плавкого предохранителя
  • Электронную защиту от перегрева источника (если встроенный вентилятор не в состоянии  обеспечить необходимое охлаждение). При этом источник переходит в режим резервного питания до понижения его температуры ниже заданного значения
  • Защиту от аварийного повышения выходного напряжения посредством автоматического выключения источника
  • Управление внешними устройствами автоматики (или подключение внешних цепей индикации) посредством выходов типа «открытый коллектор».

SKAT-RLPS.48DC-3,0. Технические характеристики

1 Напряжения питающей сети: ~220 В 50 Гц с пределами изменения, В 180… 250
2 Выходное напряжение, В:
  • При наличии сети 220 В и температуре окружающей среды +25 ºС
 53,0… 55,2
  • От внешней АКБ
 41,6…55,2
3 Напряжение заряда АКБ при наличии сети 220 В и температуре окружающей среды +25 ºС, В 53,0…55,2
4 Максимальный выходной ток, А:
  • при наличии сети 220В, включая ток заряда АКБ*
  • от внешней  АКБ
 3
10
5 Максимальный ток выходов ОК, мА:
  • «Выход ОК 1»
 100
  • «Выход ОК 2»
 100
  • «Выход ОК 3»
 100
6 Ток потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более 50
7 Величина напряжения пульсаций (от пика до пика) выходного напряжения,  мВ, не более 160
8 Мощность потребляемая источником от сети, В´А, не более 160
9 Напряжение АКБ, при котором происходит отключение нагрузки в режиме резервного питания, В 41,6 ÷ 42,4
10 Количество аккумуляторов в батарее 4
11 Рекомендуемая емкость АКБ, Ач 17…250
12 Тип АКБ: герметичные свинцово-кислотные, необслуживаемые или свинцово-кислотные обслуживаемые, в том числе автомобильные, номинальным напряжением 12 В
13 Диапазон рабочих температур, °С -10… + 40
14 Относительная влажность воздуха при +40ºС не более 90%
15 Габаритные размеры, мм, не более 213х101х295
16 Масса нетто (брутто), кг, не более 5,0 (5,75)

* Допускается, подключать к источнику нагрузку с током       потребления до 10А при напряжении сети  180 – 250  В. При этом, если   ток, потребляемый нагрузкой выше 3А,  происходит разряд АКБ.
