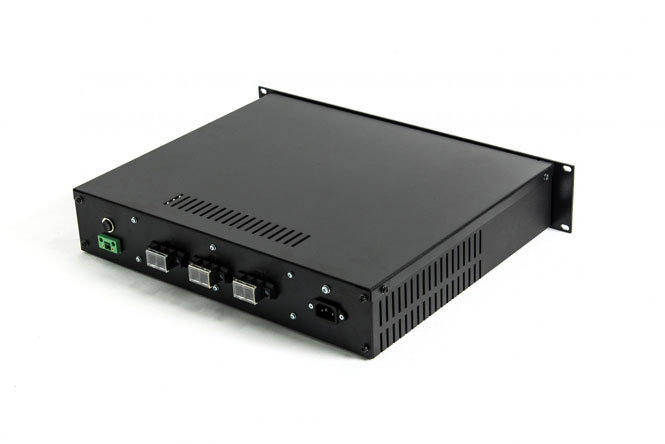

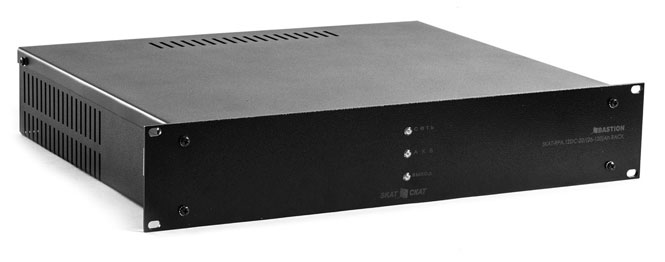

SKAT-RPA.12DC-20/(26-120)Ah RACK

Источник питания для систем оповещения. 12 В; максимальный ток нагрузки при наличии АКБ 20 А, ток нагрузки в длительном режиме при наличии сети 220 В — 3 А. Корпус под АКБ 17 Ач (2 шт.). Подключение внешних АКБ до 120 Ач. Выход, защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск.Такая схема питания нагрузки актуальна для систем речевого оповещения, радиосвязи, мини-АТС, а также находит применение в охранно-пожарных сигнализациях и системах видеонаблюдения.

Категории: , Метка:

Описание

Источник резервного питания SKAT-RPA.12DC-20/(26-120)Ah RACK предназначен для обеспечения резервным питанием систем оповещения, охранно-пожарных сигнализаций, систем видео наблюдения, мини-АТС и других потребителей, с номинальным напряжением питания 12 В постоянного тока и токами потребления до 20,0 А от внешней (до 120 Ач) или внутренней (2х17 Ач) аккумуляторной батареи.

Особенности. SKAT-RPA.12DC-20/(26-120)Ah RACK обеспечивает

  • оптимальный заряд аккумуляторной батареи при наличии напряжения сети
  • резервное питание нагрузки током до 20 А по выходу  «ВЫХОД 1» и до 10 А по выходу «ВЫХОД 2» (суммарный ток по выходам «ВЫХОД 1» и «ВЫХОД 2» не должен превышать 20 А)
  • контроль уровня напряжения на клеммах АКБ при отсутствии сети
  • защиту АКБ от глубокого разряда с отключением нагрузки
  • защиту клемм АКБ и выходов от короткого замыкания с помощью предохранителя АКБ
  • электронную защиту клемм АКБ и выходов от короткого замыкания при отсутствии АКБ с отключением зарядного устройства на несколько секунд и последующими циклическими попытками подключения и включением после устранения короткого замыкания
  • защиту от неправильного подключения (переполюсовки) клемм АКБ

SKAT-RPA.12DC-20/(26-120)Ah RACK. Технические характеристики

1 Напряжение питающей сети 220 В, частотой 50 Гц с пределами изменения, В 180…250
2 Выходное напряжение постоянного тока, В 10,5…13,8
3 Напряжение заряда АКБ при наличии напряжения питающей сети 220 В, 50Гц 13,6…13,8
4 Ток зарядного устройства, A 2,5…3,0
5 Номинальный выходной ток при отсутствии напряжения питающей сети 220 В, 50Гц, А не более «ВЫХОД 1» 20
«ВЫХОД 2» 10
6 Суммарный ток нагрузки по всем выходам, A, не более при наличии напряжения питающей сети 220 В, 50Гц 2,0
при отсутствии напряжения питающей сети 220 В, 50Гц 20,0
7 Ток, потребляемый изделием от АКБ при отсутствии напряжения питающей сети 220 В, 50Гц, без нагрузки, А, не более 0,12
8 Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,5…11,0
9 Величина напряжения пульсаций с удвоенной частотой сети  (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ,  не более 30
10 Мощность, потребляемая изделием от  сети без нагрузки и АКБ, ВА, не более 3,0
11 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
12 Количество последовательно включенных АКБ, шт. 1
13 Рекомендуемая емкость АКБ, Ач внутренняя АКБ,  Ач 17
внешняя АКБ, Ач 17—120
14 Характеристики выходов  в формате «открытый коллектор» напряжение, не более, В 60
ток, не более, мА 60
15 Максимальное сечение провода, зажимаемого в клеммах колодки «НАЛИЧИЕ СЕТИ» мм2, не более 2,5
16 Габаритные размеры ШхГхВ, не более, мм без упаковки 483х389х88
в упаковке 520х460х96
17 Масса, НЕТТО (БРУТТО), не более, кг 5,1(5,9)
18 Диапазон рабочих температур, °С -10…+40
19 Относительная влажность воздуха при 25 °С, %, не более 85
20 Степень защиты оболочкой по ГОСТ 14254-96 IP20
