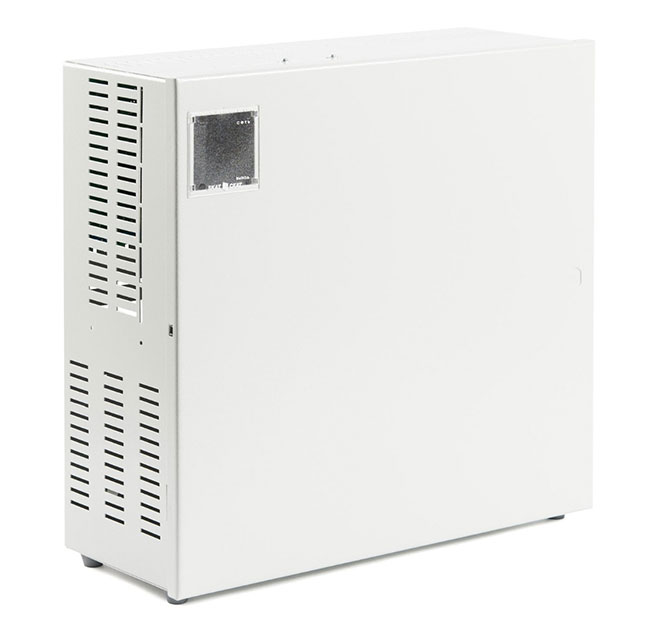

SKAT-V.12DC-18 исп.5000

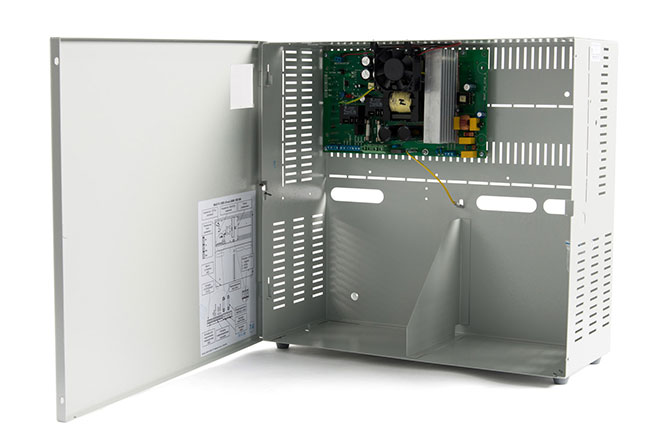

12 В, 18 А, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. Корпус под 2 АКБ 40 Ач. 5 информационных выходов о состоянии источника. Электронная защита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Диапазон входного напряжения 170—250 В

Категории: , Метка:

Описание

Особенности. SKAT-V.12DC-18 исп.5000 обеспечивает

  • питание нагрузок (две выходные клеммные колодки) стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п. 2 таблицы и суммарным током потребления по двум выходам, включая ток заряда АКБ, не более 18 А
  • заряд  АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п.1 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.5 таблицы
  • ограничение тока заряда АКБ (п. 5 таблицы) и возможность выбора одного из четырех значений тока ограничения
  • температурную компенсацию напряжения заряда АКБ при наличии питающей сети в соответствии с  п. 3 таблицы (при применении термодатчика АКБ, входящего  в комплект поставки)
  • автоматический переход в режим резервного питания нагрузок  от АКБ постоянным напряжением согласно п. 2 таблицы и суммарным током потребления по двум выходам не более 20 А, при снижении напряжения электрической сети ниже значения, указанного в п. 1 таблицы или при отключении электрической сети (режим «РЕЗЕРВ»)
  • защиту от короткого замыкания в нагрузке посредством плавкого предохранителя
  • защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ
  • защиту от короткого замыкания клемм АКБ
  • контроль наличия АКБ
  • защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п. 8 таблицы
  • защиту нагрузки потребителя от аварийного повышения напряжения на выходе источника (п. 12 таблицы) путем автоматического отключения нагрузок

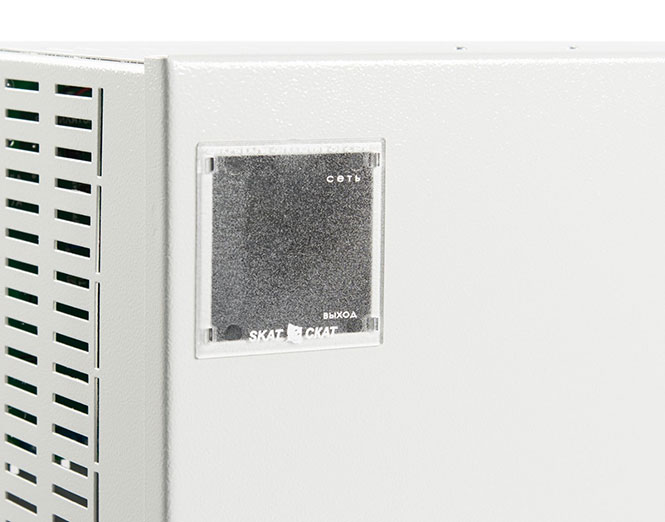

  • светодиодную индикацию наличия напряжения электрической сети: «СЕТЬ»
  • светодиодную индикацию состояния АКБ: «АКБ»
  • светодиодную индикацию состояния напряжения выхода: «ВЫХОД»
  • возможность подключения внешнего контакта (тумблера) «ВЫХОД» для оперативного включения/отключения нагрузок
  • выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики замыкающими контактами пяти реле сигнальных выходов;
  • возможность  параллельного подключения нескольких источников к одной АКБ с целью увеличения тока заряда АКБ при необходимости подключения АКБ большей емкости, чем указано в п. 14 таблицы; с управлением термокомпенсацией от одного ведущего устройства
  • защиту питающей сети от короткого замыкания в источнике посредством плавкого предохранителя
  • возможность восстановления работоспособности источника при подключении исправной и заряженной АКБ и отсутствии  напряжения питающей сети («холодный запуск»)

SKAT-V.12DC-18 исп.5000. Технические характеристики

№ п/п

Наименование параметра

Значения  параметров
1 Напряжение питающей сети, В

220В, 50±1Гц,
с пределами изменения от 170 до 250 В

2 Постоянное выходное напряжение, В при наличии напряжения сети, режим «ОСНОВНОЙ» и температуре окружающей среды 25ºС от 12,4**** до 13,8
при отсутствии сети, режим         «РЕЗЕРВ», от АКБ

от 10,3 до 13,8
3 Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25ºС, В

от 13,0 до 13,8
4 Коэффициент термокомпенсации  напряжения заряда АКБ, мВ/ ºС

-18…20*
5 Максимальный выходной ток, A при наличии сети 220В, режим ОСНОВНОЙ», включая ток заряда АКБ

18**
от АКБ, режим «РЕЗЕРВ»

18
6 Ограничение тока заряда АКБ
(устанавливается перемычками, см. рисунок 1), A

18; 10; 7; 5
7 Ток, потребляемый источником от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более

0,21
8 Характеристики выходов  в формате «открытый коллектор» напряжение, не более, В

60
ток, не более, мА

70
9 Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В

от 10,3 до 10,7
10 Величина напряжения пульсаций с удвоенной частотой сети  (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ,  не более

50
11 Мощность, потребляемая источником от  сети В*А без нагрузки, не более

35
12 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12В
13 Рекомендуемая емкость АКБ, А*ч

26…40***
14 Рабочие условия эксплуатации:

  • температура окружающей среды от 0°С до +40°С;
  • относительная влажность воздуха до 95% при 25°С;
15 Габаритные размеры ШхВхГ, мм без упаковки

460х440х195
в упаковке

465х445х205

16 Вес, Нетто (Брутто), кг (не более)

7,2 (7,7)

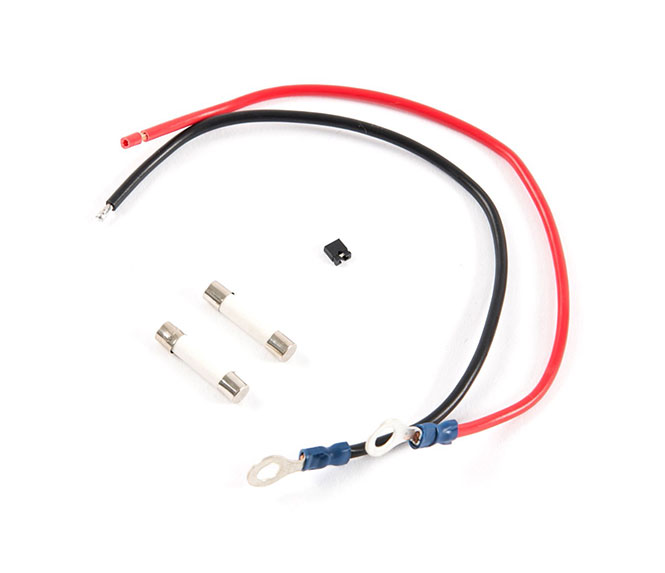

* Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки)
** Если суммарный ток, потребляемый нагрузками, 18 А и выше, происходит разряд АКБ.
*** Значение тока заряда АКБ не должно превышать 20% от значения номинальной емкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи, емкостью менее, чем указанно в таблице 2 паспорта.
