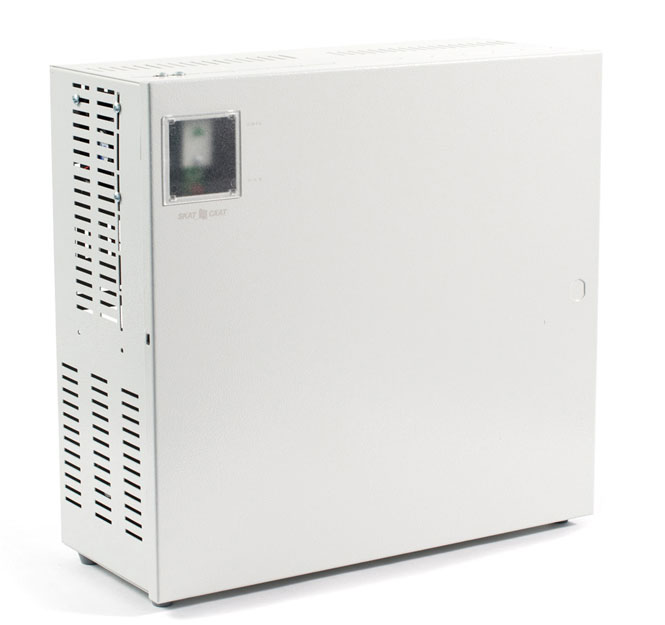

SKAT-V.12DC-24 исп.5000

12 В, 24 А, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. Корпус под 2 АКБ 40 Ач. 5 информационных выходов о состоянии источника. Электронная зашита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Диапазон входного напряжения 170—250 В

Категории: , Метка:

Описание

Особенности. SKAT-V.12DC-24 исп. 5000 обеспечивает

  • заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п. 1 таблицы напряжением заряда АКБ согласно п. 3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с таблицей
  • температурную компенсацию напряжения заряда АКБ при наличии питающей сети в соответствии с п. 3 таблицы
  • питание нагрузки (две выходных клеммных колодки) стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, согласно п. 2 таблицы и суммарным током потребления по трем выходам, включая ток заряда АКБ, не более 24 А
  • автоматический переход в режим резервного питания нагрузок от внешней АКБ постоянным напряжением согласно п. 2 таблицы и суммарным током потребления по двум выходам не более 24 А, при снижении напряжения электрической сети ниже значения, указанного в п. 1 таблицы или при отключении электрической сети
  • электронную защиту от перегрева — источник отключит нагрузку при превышении значения температуры, указанного в п. 10 таблицы
  • защиту источника и нагрузки от неправильного подключения (переполюсовки) клемм внешней АКБ
  • защиту от короткого замыкания клемм внешней АКБ
  • контроль наличия внешней АКБ
  • защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п. 9 таблицы
  • защиту от аварийного повышения выходного напряжения путем автоматического отключения выхода
  • возможность оперативного включения/отключения нагрузки внешним контактом (тумблером) «ВЫХОД»
  • выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики посредством пяти выходов типа открытый коллектор
  • возможность параллельного подключения нескольких устройств к одной АКБ с целью увеличения тока заряда АКБ при необходимости подключения АКБ большей емкости, чем указано в п. 14 таблицы; с управлением термокомпенсацией от одного ведущего устройства
  • защиту питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя

SKAT-V.12DC-24 исп. 5000. Технические характеристики

1 Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 170…250
2 Выходное напряжение каждого канала, В при наличии сети 220 В и температуре окружающей среды +25°С 13,0…13,8
от внешней АКБ 10,0…13,5
3 Коэффициент термокомпенсации  напряжения заряда АКБ, мВ/ºС -20…-18
4 Ток нагрузки (суммарный по выходам) максимальный, А при наличии сети 220 В, включая ток заряда АКБ 24
от внешней АКБ 24
5 Максимальный ток заряда АКБ, А 3,8; 6,9; 9,7; 24
6 Максимальный ток выходов ОК, мA 100
7 Ток потребляемый изделием от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более 50
8 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ, В 10,3…10,7
9 Величина напряжения пульсаций, мВ, не более 150
10 Максимальная температура на радиаторе, при которой происходит аварийное отключение устройства по перегреву, °С 90
11 Мощность, потребляемая устройством от сети ВА, не более 500
12 Снижение напряжения заряда АКБ при максимальном токе нагрузке %, не более, 5
13 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
14 Рекомендуемая емкость АКБ, Ач емкость внутренней 17…40
емкость внешней 40…250
15 Количество АКБ, шт. 1—2*
16 Габаритные размеры ШхГхВ, мм, не более без упаковки 460х438х192
в упаковке 470х445х200
17 Масса, НЕТТО (БРУТТО), кг, не более 8,5 (8,8)
18 Диапазон рабочих температур, °С 0…+40
19 Относительная влажность воздуха при 25 °С, %, не более 95
20 Степень защиты оболочкой по ГОСТ 14254-96 IP20
